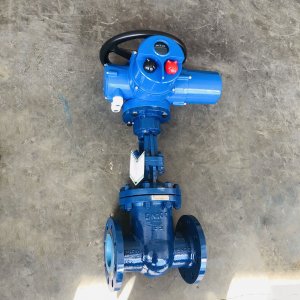

一、閘閥\Z941H-64C DN25產品概述

該閥門采用多回轉電動執行器與法蘭閘閥的一體化設計，公稱壓力為PN64（6.4MPa），公稱通徑為DN250。其核心功能在于既能通過標準的4-20mA模擬信號接收控制指令、實現閥位的連續調節與反饋，也能通過RS485通訊接口接入工業總線網絡，實現遠程集中監控、參數設置與多機聯動控制‌‌。閥門啟閉件為閘板，主要用于管路的全開或全關截斷，不適用于節流‌‌。

二、閘閥\Z941H-64C DN25主要技術特點

• ‌智能控制與通訊‌：執行器具備智能控制核心，支持多種控制模式。除接收4-20mA模擬量信號進行比例調節外，還內置RS485總線接口，可通過網絡協議進行數字化控制與狀態監測‌‌。部分型號配備液晶屏，便于現場查看狀態與設置參數‌‌。
• ‌高可靠性結構‌：
  • ‌閥體與密封‌：閥體通常采用碳鋼（WCB）材質，結構緊湊，剛性好‌‌。密封副常采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，具有硬度高、耐磨、耐高溫、耐腐蝕和抗擦傷性能好等特點，密封可靠，使用壽命長‌‌。
  • ‌閥桿‌：閥桿經調質及表面氮化處理，具有良好的抗腐蝕性、抗擦傷性和耐磨性‌‌。
  • ‌驅動設計‌：采用楔式彈性閘板結構，中大口徑設置推力軸承，摩擦力小，啟閉輕松。配備有撞擊手動機構，支持?jǐn)嚯姇r手動操作‌‌。
• ‌廣泛的適用性‌：
  • ‌介質‌：適用于水、蒸汽、油品、天然氣等多種介質，通過選用不同材質可適應更廣泛的腐蝕性工況‌‌。
  • ‌電源‌：常規電源為三相380V/50Hz，也可根據需求定制三相660V、415V或單相220V、110V等規格‌‌。
• ‌環境適應性‌：
  • ‌防護與防爆‌：標準防護等級為IP55，可特殊訂貨至IP65、IP67‌‌。提供隔爆型產品，其中dⅠ類適用于煤礦非采掘工作面，dⅡBT4類適用于工廠中存在ⅡA、ⅡB級，引燃溫度T1~T4組爆炸性氣體混合物的環境‌‌。
  • ‌工作環境‌：環境溫度適應范圍為-20℃ ~ +60℃，特殊訂貨可擴展至-40℃ ~ +80℃‌‌。

三、典型應用領域

• ‌能源化工‌：石油、化工、天然氣輸送管線的高壓截斷。
• ‌電力冶金‌：火力發電、冶金系統的高溫高壓水、蒸汽管路。
• ‌礦山開采‌：符合煤安認證（MA）的防爆型號，適用于煤礦井下等易燃易爆環境‌‌。
• ‌環保水利‌：大型水利工程、水處理及環保項目的管路控制。

四、控制模式說明

• ‌調節型‌：可直接接收4-20mA模擬信號，實現閥門開度的連續、精確比例控制，并反饋4-20mA閥位信號‌‌。
• ‌總線型‌：通過內置的RS485通訊接口，采用總線協議進行控制，可實現遠程集中管理、多臺閥門網絡化協調運行，大幅簡化系統布線‌‌。
• ‌開關型‌：接收開關量信號控制閥門的全開或全關，并可反饋開關量狀態信號‌‌。

綜上所述，Z941H-64C DN250電動閘閥是一款融合了高壓閥門堅固結構與現代工業智能控制技術的關鍵設備，適用于需要高可靠性、遠程監控及自動化集成的高壓管路系統。
