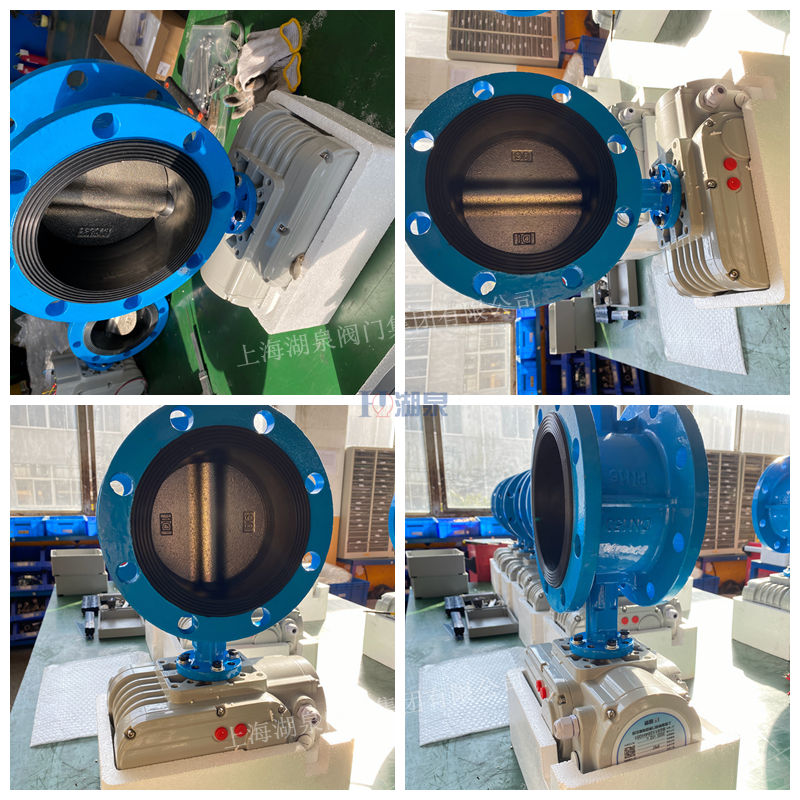

D941X-10\DN300 是一款公稱通徑為300毫米、公稱壓力為1.0兆帕的電動法蘭蝶閥，集成了電動執行機構與法蘭式蝶閥閥體，是工業自動化管道系統中實現遠程控制、流量調節與介質截斷的關鍵設備。‌‌

‌一、 核心技術特性‌

1. ‌設計與結構‌

   • ‌驅動方式‌：采用電動執行機構驅動，接收標準控制信號（如4-20mA DC、0-10mA或1-5VDC）或開關指令，實現0-90°角行程旋轉，完成啟閉或比例調節。‌‌
   • ‌連接方式‌：法蘭連接，符合GB/T 9113等標準，安裝穩固，密封可靠。‌‌
   • ‌密封形式‌：通常為軟密封（如EPDM、NBR橡膠），密封性能好，可實現雙向密封。部分工況可選硬密封。‌‌
   • ‌閥體與流道‌：采用中線型或無銷型設計，蝶板為流線型。當閥門全開時，蝶板厚度是介質流經閥體的主要阻力，因此壓力損失小，流通能力大，流阻低。‌‌

2. ‌關鍵性能參數‌

   • ‌公稱通徑 (DN)‌：300 mm。‌‌
   • ‌公稱壓力 (PN)‌：1.0 MPa。‌‌
   • ‌適用溫度‌：根據密封材料不同，通常≤80℃至120℃（如EPDM橡膠可達120℃）。‌‌
   • ‌適用介質‌：水、空氣、污水、蒸汽、煤氣、油品等，尤其適用于粘稠、含顆粒或纖維性質的介質。‌‌
   • ‌泄漏等級‌：按相關國家標準，軟密封蝶閥泄漏量通常較低。‌‌
   • ‌流量特性‌：近似快開型，調節性能良好。‌‌

3. ‌電動執行機構特性‌

   • ‌電源電壓‌：支持AC220V、AC380V、DC24V等多種規格。‌‌
   • ‌輸出力矩‌：覆蓋50N·M至2000N·M范圍，需根據DN300口徑及工況壓力選配足夠力矩的型號。‌‌
   • ‌動作時間‌：通常有15秒、30秒、60秒等可選，滿足不同開關速度需求。‌‌
   • ‌控制功能‌：分為開關控制型和智能調節型。智能型可接收模擬量信號實現精確比例調節、位置反饋（4-20mA）及位置自鎖。‌‌
   • ‌防護等級‌：標準防護等級為IP67，具備防塵防水能力?？蛇x防爆型（如Exd Ⅱ BT4）用于危險區域。‌‌
   • ‌保護功能‌：內置電氣與機械雙重限位、過熱保護、過載保護等裝置。‌‌
   • ‌手動機構‌：配備手動操作裝置，在斷電或調試時可進行手動操作。‌‌

‌二、 主要應用領域與選型要點‌

1. ‌典型應用領域‌

   • 水處理系統：自來水廠、污水處理廠的供排水管網控制。‌‌
   • 電力工業：電廠冷卻水系統、灰漿輸送系統。‌‌
   • 冶金化工：鋼廠冶煉、化工流程中的液體及氣體介質調節與切斷。‌‌
   • 輕工造紙：造紙流程、食品飲料、醫藥生產線的流體控制。‌‌
   • 建筑市政：城市供熱、供氣、樓宇空調水系統。‌‌

2. ‌選型關鍵考量因素‌

   • ‌介質特性‌：明確介質的腐蝕性、溫度、是否含顆粒或纖維，以確定閥體、蝶板及密封圈的材質（如球墨鑄鐵、不銹鋼304/316/316L，以及EPDM、NBR等橡膠）。‌‌
   • ‌壓力與口徑‌：確認管道系統工作壓力不超過公稱壓力1.0 MPa，DN300口徑需匹配足夠輸出力矩的執行器。‌‌
   • ‌控制要求‌：根據自動化系統需求，選擇開關型或智能調節型執行器，并確定信號類型（無源觸點、電位計、4-20mA等）。‌‌
   • ‌電源與環境‌：核實現場可用電源（交流或直流），若處于戶外、潮濕或爆炸性環境，需指定高防護等級（IP67）或防爆型產品。‌‌
   • ‌標準符合性‌：閥門設計需符合GB/T 12238等國家標準，法蘭標準需與管道匹配。‌‌

‌
三、 安裝、操作與維護指南‌

1. ‌安裝前準備‌

   • 核對閥門型號、規格、壓力等級及材質是否符合設計要求。
   • 清理管道內部與法蘭連接面，確保無異物。
   • 檢查電動執行器銘牌電壓與控制信號是否與現場供電及控制系統一致。‌‌

2. ‌安裝注意事項‌

   • 閥門可安裝在水平或垂直管道上，但執行機構應處于便于觀察和操作的位置，避免倒裝。‌‌
   • 安裝時，閥瓣應處于微開狀態，以免損壞密封面。法蘭螺栓應對角均勻擰緊。
   • 確保執行機構外殼可靠接地。
   • 為戶外或惡劣環境使用的執行機構加裝防護罩，以延緩老化。‌‌

3. ‌操作規范‌

   • ‌通電前‌：務必確認電源電壓、相序及接線正確，嚴禁接錯。‌‌
   • ‌手動操作‌：僅在斷電或使用專用手柄切換至手動模式后進行。通電狀態下禁止手動操作。‌‌
   • ‌運行中‌：禁止超負荷使用執行機構。通過控制系統或本地按鈕進行操作。‌‌

4. ‌維護與保養‌

   • ‌定期檢查‌：檢查閥門密封性能、執行機構運行是否平穩、有無異常噪音或過熱。
   • ‌接線腔維護‌：若需開蓋檢查或接線，完畢后必須擰緊密封螺絲，防止進水或灰塵進入。‌‌
   • ‌密封件更換‌：當閥門出現內漏時，應考慮更換閥座密封圈。該產品設計便于密封件更換。‌‌
   • ‌專業維修‌：禁止用戶對執行機構進行不正當?shù)牟鹦痘蚋脑?，?fù)雜故障應交由專業人員處理。‌‌

‌
D941X-10\DN300電動法蘭蝶閥以其結構緊湊、流通能力大、控制精確、維護簡便及廣泛的介質適應性，成為大口徑管道自動化控制的優選設備。正確選型、規范安裝與定期維護是保障其長期穩定運行、發揮性能的關鍵。
