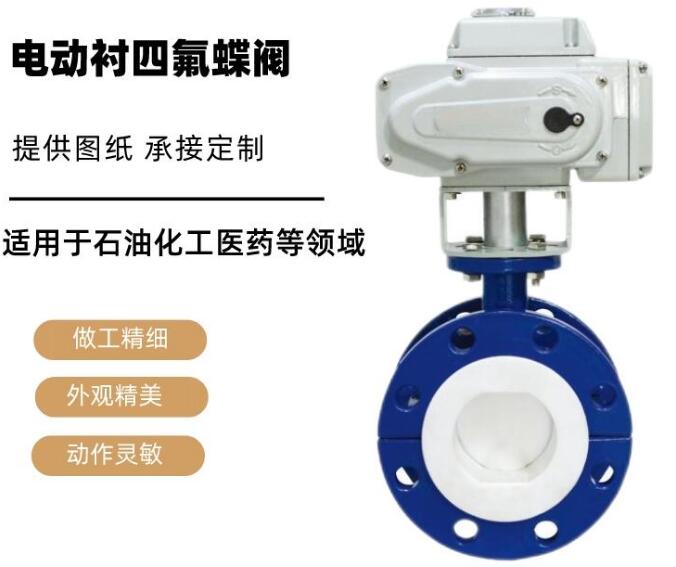

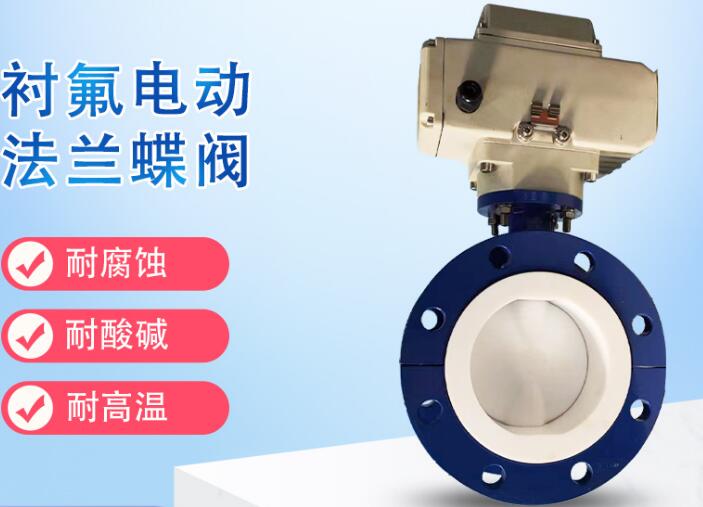

‌一、 核心結構與材料‌

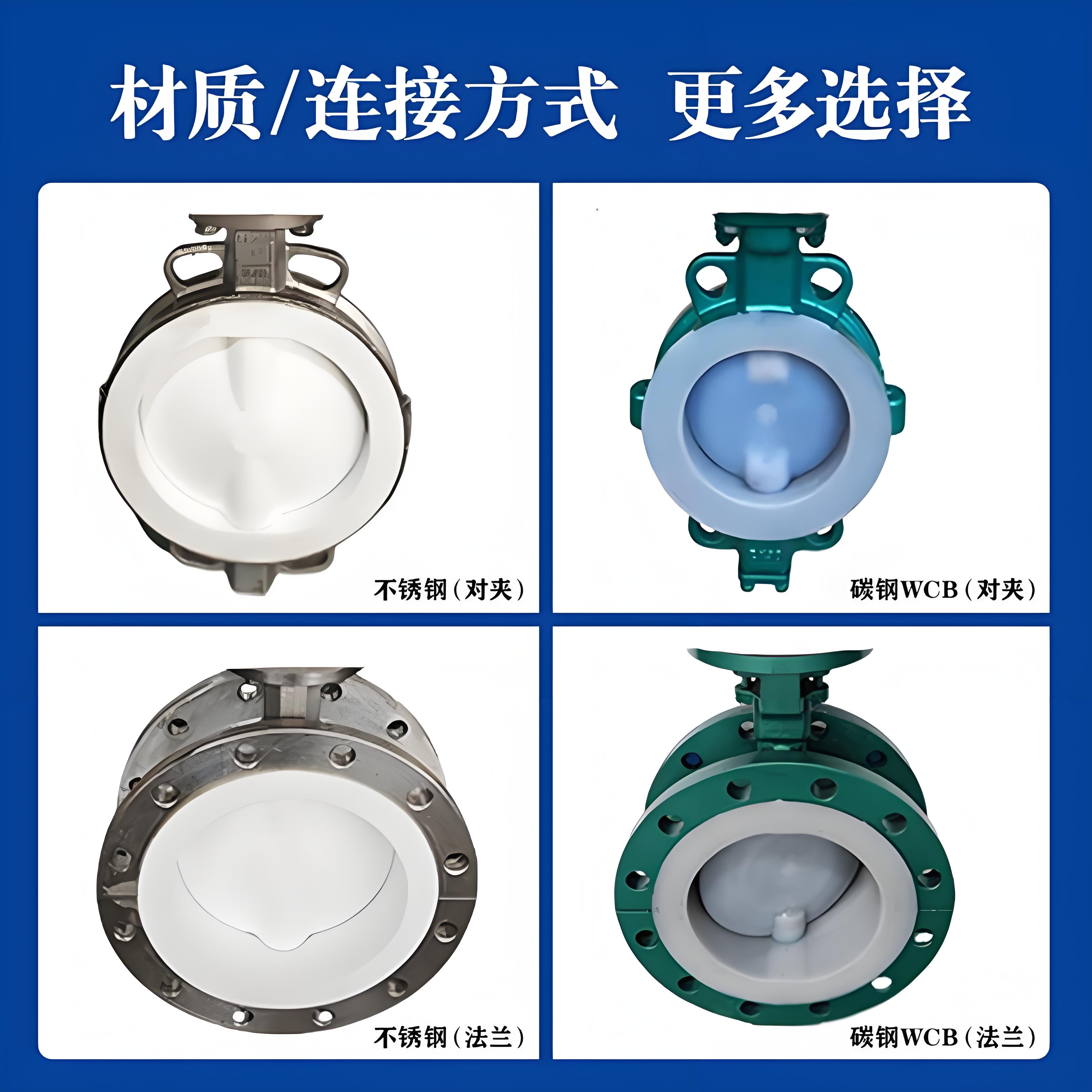

閥門主體通常采用CF8（304不銹鋼）或CF8M（316不銹鋼）等不銹鋼材質制造，確保閥體強度與外部耐環境腐蝕能力。‌‌閥體內部通道及蝶板密封面完全內襯聚四氟乙烯（PTFE，俗稱F4）或聚全氟乙丙烯（FEP，俗稱F46）。‌‌這種全襯里結構使得介質僅與氟塑料層接觸，從而能夠耐受除熔融堿金屬和元素氟外，包括王水、硫酸、鹽酸、氫氟酸在內的絕大多數強酸、強堿及有機溶劑的腐蝕。‌‌




‌二、 主要性能特點‌

1. ‌耐腐蝕性‌：全襯氟塑料設計是閥門適用于強腐蝕工況的關鍵，實現了與腐蝕性介質的完全隔離。‌‌
2. ‌可靠的密封性能‌：該系列閥門多采用中線或偏心結構設計。中線結構具有雙向密封功能；偏心結構則能利用凸輪效應產生足夠的密封比壓，且壓力越高密封效果越理想。‌‌通常采用四級加載彈性密封結構，配合耐溫硅橡膠（SI）彈性襯墊閥座，可實現閥門內、外的零泄漏。‌‌
3. ‌優良的流體特性‌：內襯氟塑料使閥體內壁光滑，流體阻力小，流通能力（CV值）高。‌‌
4. ‌操作便捷與自動化‌：配備精小型或多回轉電動執行機構，支持開關型（AC220V/380V、DC24V）或智能調節型（4-20mA信號）控制，滿足遠程控制與自動化流程需求。‌‌執行機構通常具備雙重限位、過熱和過載保護功能。‌‌
5. ‌結構緊湊與通用性強‌：閥門體積小、重量輕、啟閉迅速（90°旋轉即可完成）。‌‌法蘭連接方式符合GB/T 9113等國家標準，安裝方便。‌‌其應用可替代閘閥、截止閥等多種閥門在腐蝕管路中的使用。‌‌

‌三、 典型技術參數‌

• ‌公稱壓力‌：PN16（1.6MPa）。‌‌
• ‌適用溫度‌：襯氟層一般適用于-50℃至150℃的介質溫度范圍。‌‌
• ‌連接方式‌：法蘭連接。‌‌
• ‌驅動方式‌：電動。‌‌
• ‌流量特性‌：近似直線特性，調節性能良好。‌‌
• ‌適用介質‌：各種強酸、強堿、有機溶劑等強腐蝕性化學介質。‌‌

‌
四、 DN50與DN100規格部分尺寸參考‌
以下為常見尺寸（單位：毫米），具體尺寸可能因制造商而異，應以選定產品的技術圖紙為準：‌‌

• ‌DN50‌：結構長度L約為43-56，法蘭外徑D約為165，螺栓孔中心圓直徑D1約為125，螺栓孔數量與直徑Z-Φd為4-18。
• ‌DN100‌：結構長度L約為52-56，法蘭外徑D約為220，螺栓孔中心圓直徑D1約為185，螺栓孔數量與直徑Z-Φd為8-18。

‌五、 主要應用領域‌
該閥門廣泛應用于需要處理強腐蝕性介質的行業，包括化工、石油、制藥、冶金、電力、環保、造紙以及食品工業的特定腐蝕性環節。‌‌

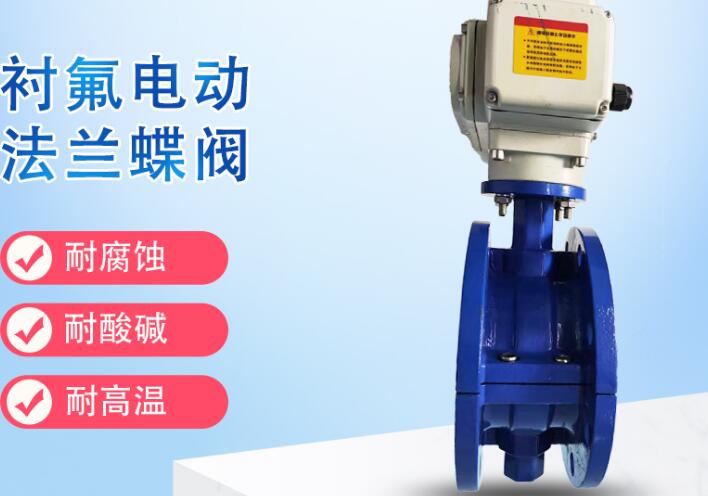

綜上所述，D941F46-16RL DN50與DN100不銹鋼襯四氟電動蝶閥是一種設計用于嚴苛腐蝕環境的關鍵設備，以其全襯氟耐腐蝕結構、可靠的密封性能和自動化操作優勢，在工業流體控制系統中發揮著重要作用。
