一、 產品概述與型號解析

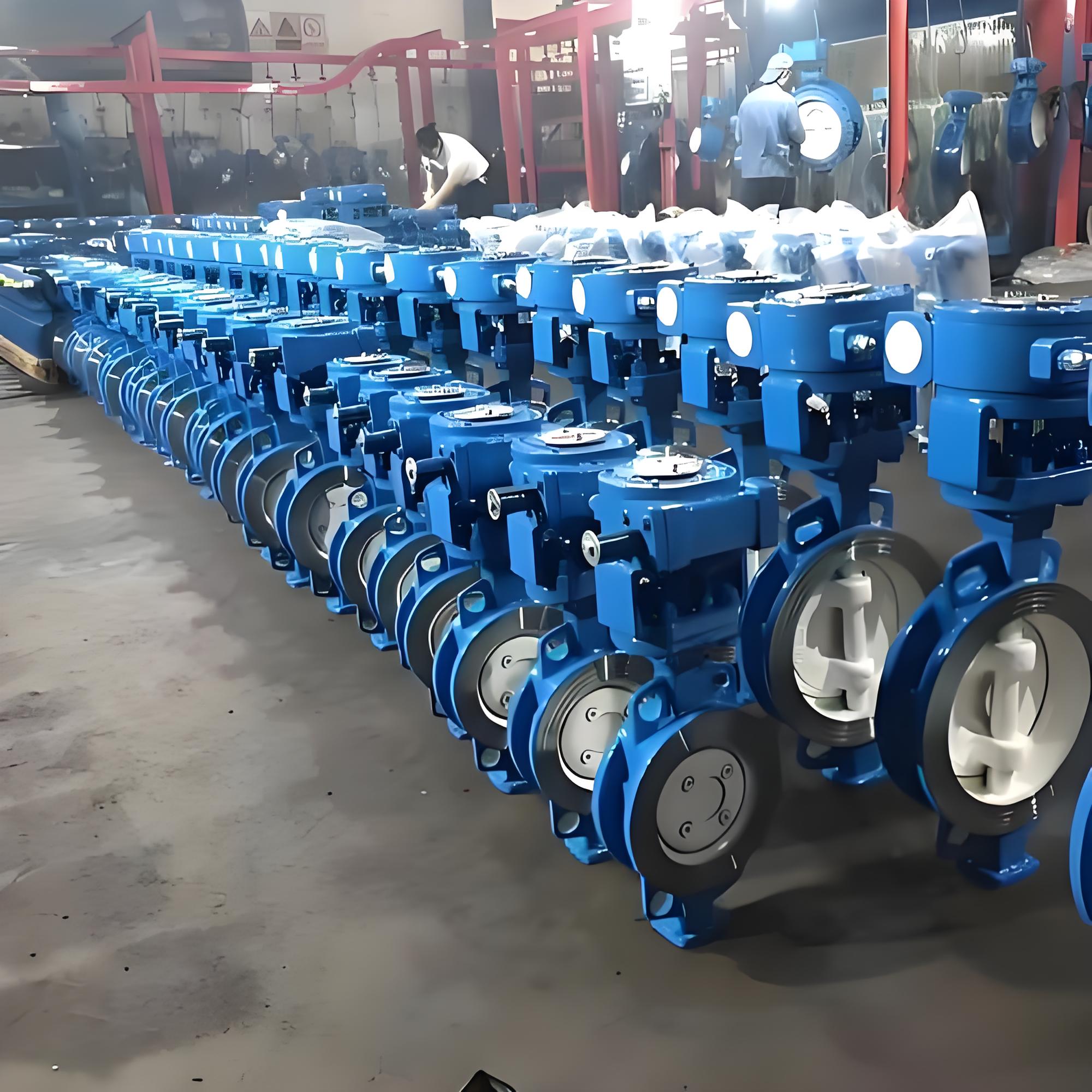

D343H-16C手動蝶閥是一款廣泛應用于石油、化工、冶金、電力及市政給排水等領域的工業管路控制設備‌‌。型號編碼遵循國家閥門命名標準：“D”代表蝶閥，“3”表示蝸輪傳動（手動操作），“4”為法蘭連接，“3”指三偏心多層次結構，“H”代表合金鋼硬密封，“16”對應公稱壓力PN1.6MPa，“C”表明閥體材質為碳鋼（WCB）‌‌。該閥門公稱通徑為DN200，采用90°旋轉啟閉原理，兼具流量調節與介質截斷雙重功能‌‌。




二、 核心結構與技術創新

該閥門核心采用三維偏心金屬硬密封設計，徹底優化了傳統蝶閥密封面摩擦磨損問題‌‌。蝶板與閥座密封面在啟閉瞬間實現接觸或脫離，運行過程中無機械摩擦，顯著延長設備使用壽命‌‌。密封副由不銹鋼多層軟疊式結構與柔性石墨復合而成，結合閥座密封面堆焊鈷基硬質合金或D507不銹鋼焊條，形成金屬硬密封與彈性密封的雙重保障‌‌。大規格蝶板內部采用絎架式流線型設計，有效降低流阻并提升結構強度‌‌。三偏心結構賦予閥門越關越緊的自鎖特性，在正流高壓工況下密封擠壓更緊密，同時通過彈簧調節環設計有效規避逆流高壓下的泄漏風險‌‌。




三、 主要技術參數與適用工況

D343H-16C DN200閥門嚴格遵循JB/T 8527-97、GB/T 12238-2008及GB/T 13927-92等國家制造與檢驗標準‌‌。公稱壓力為1.6MPa，強度試驗壓力2.4MPa，密封試驗壓力1.76MPa‌‌。碳鋼材質適用溫度范圍為-29℃至425℃，可穩定適配水、蒸汽、油品、天然氣及弱腐蝕性流體等介質‌‌。閥門具備雙向密封功能，安裝時不受介質流向限制，亦不受空間位置約束，支持任意方向部署‌‌。驅動裝置支持多工位旋轉安裝（90°或180°），便于現場管線布局與操作維護‌‌。DN200口徑已突破小口徑閥門流阻較大的結構局限，適用于常規工業管網的高效流體控制‌‌。




四、 安裝規范與運維要點

安裝前需核對法蘭連接尺寸是否符合GB/T 9113.1-2000標準，結構長度參照GB/T 12221-2005執行‌‌。日常運維中，應定期檢查蝸輪傳動機構潤滑狀態，確保啟閉扭矩平穩。若密封性能隨運行周期出現衰減，可通過調節環機構微調密封壓力，恢復雙向零泄漏狀態‌‌。閥門填料采用柔性石墨或聚四氟乙烯，具備優異的耐高溫與自潤滑特性，無需頻繁更換‌‌。操作過程中應避免強行超扭矩啟閉，以保護三偏心密封副的幾何精度與使用壽命。




五、 商務條款與交付標準

本產品報價體系已全面涵蓋13%增值稅及全程物流運輸費用，確保采購方在預算編制與財務結算環節實現透明化管控。出廠包裝采用防潮木箱與防震內襯加固，符合工業閥門長途運輸規范。隨貨交付文件包含產品合格證、材質證明書、壓力試驗報告及安裝使用說明書，各項技術指標均通過GB/T 13927-92 D級嚴密性標準檢測‌‌。供應鏈響應機制支持標準化交期管理，保障項目現場施工進度與管網調試需求。含稅含運條款有效降低采購隱性成本，為工程總包與設備集成提供合規、高效的商務支撐。




六、 結語

D343H-16C DN200手動蝶閥憑借三偏心硬密封技術、優異的工況適應性與標準化的制造體系，成為中高壓工業管路控制的可靠選擇。其集成化技術架構與嚴謹?shù)慕桓兑?guī)范，為工程采購、安裝調試及后期運維提供全生命周期保障，助力工業流體系統實現高效、安全、節能運行。
